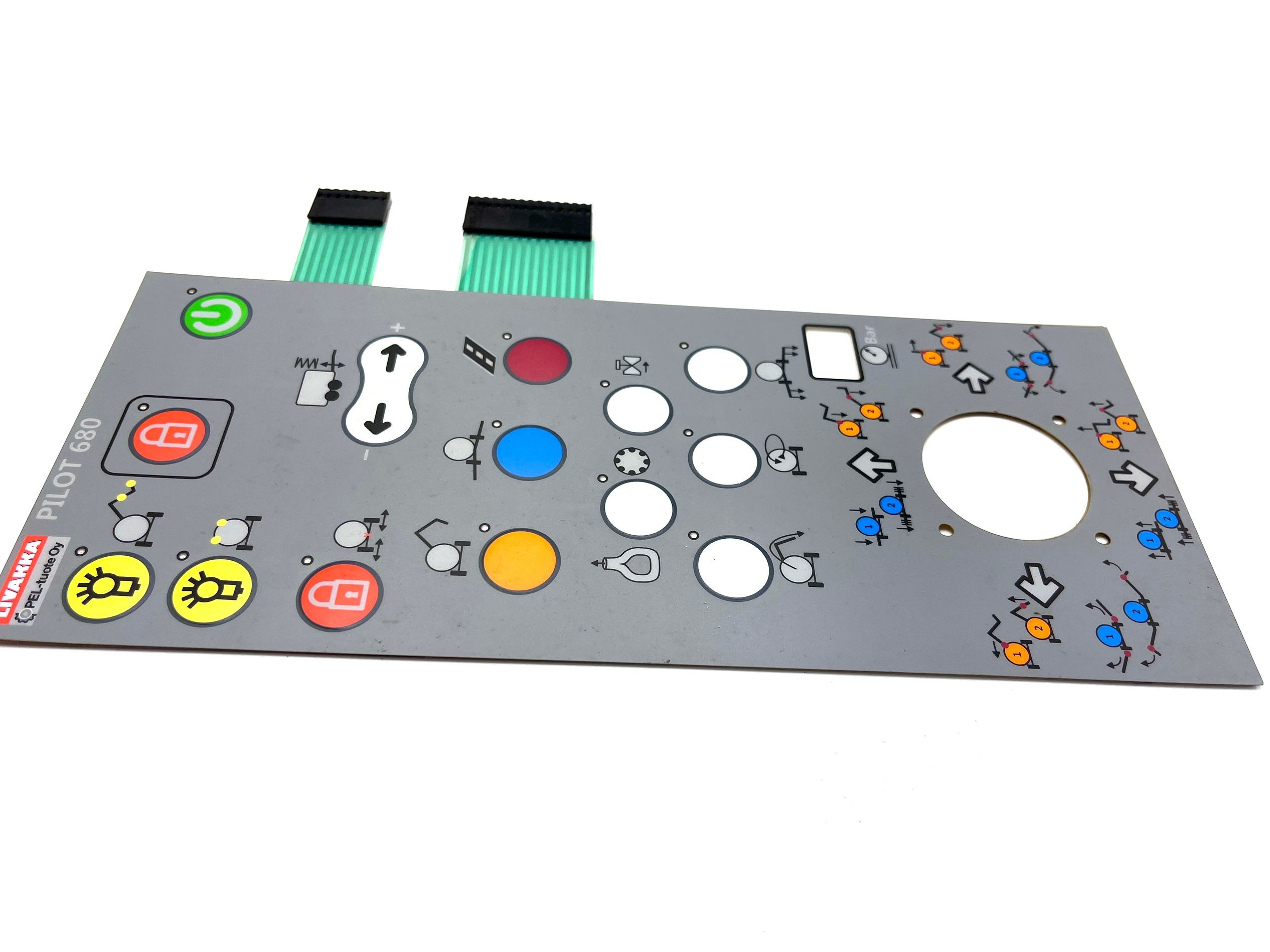

Custom Design Kunci Plating Emas Switch Membran Standar Sertifikasi CE ROHS
Detail produk:
| Tempat asal: | DongGuan dari Tiongkok |
| Nama merek: | Taida or custom design |
| Sertifikasi: | ISO9001,SGS,ROHS,REACH,UL |
| Nomor model: | 20250322-01 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 PCS |
|---|---|
| Harga: | communication |
| Kemasan rincian: | Tas PE terlebih dahulu dan Busa dalam Karton dan lain-lain |
| Waktu pengiriman: | 4-5 hari untuk pembuatan Sampel; 10-15 hari untuk barang Batch |
| Syarat-syarat pembayaran: | serikat barat, t/t, paypal |
| Menyediakan kemampuan: | 11000 + pcs + Sebulan |
|
Informasi Detail |
|||
| Bahan: | Poliester atau Polikarbonat atau lainnya | Warna: | Pantone, RAL, CMYK, atau lainnya |
|---|---|---|---|
| Pitch Koneksi: | 2.54MM atau lainnya | Perekat: | Perekat 3M467 atau lainnya |
| pilihan sirkuit: | sirkuit fleksibel perak atau sirkuit etsa FPC | Merek Konektor: | Konektor ZIF atau konektor perempuan |
| Merk LED: | selamanya atau yang lainnya | Warna led: | Hijau, merah, kuning, putih atau lainnya |
| Menyoroti: | Pengganti Membran Sertifikasi CE,Kunci berlapis emas Membran Switch,RoHS Membrane Switch |
||
Deskripsi Produk
Custom Design Kunci Plating Emas Switch Membran Standar Sertifikasi CE ROHS
Konstruksi
Lapisan: Switch membran standar biasanya terdiri dari lima atau lebih lapisan:
- Perpaduan Grafis: Lapisan atas ini berfungsi sebagai antarmuka pengguna, menampilkan instruksi operasi dan sering dicetak pada substrat berlapis keras seperti PET atau polikarbonat.
- Perekat atas spacer: Lapisan ini menempel lapisan grafis ke sisa saklar.
- Penjaga kubah: Lapisan ini memegang kubah logam atau bantalan pemotongan pendek yang mengaktifkan saklar.
- Perekat spacer: Lapisan ini mencakup pemotongan ventilasi untuk memungkinkan aliran udara ketika tombol ditekan.
- Lapisan sirkuit: Tinta konduktif dicetak pada substrat yang fleksibel untuk membuat sirkuit.
- Perekat pemasangan: Lapisan bawah yang digunakan untuk menghubungkan saklar ke aplikasi yang diinginkan.
Bahan-bahan: Lapisan biasanya terbuat dari bahan fleksibel seperti poliester atau polikarbonat, dan sirkuit dicetak menggunakan tinta konduktif seperti perak atau karbon.
Fungsi
- Aksi: Ketika tombol pada saklar membran ditekan, lapisan-lapisan tersebut berubah bentuk, memungkinkan jejak konduktif untuk melakukan kontak dan menyelesaikan sirkuit.Tindakan ini mendaftarkan tombol dan dapat memberikan umpan balik taktil tergantung pada desain[2].
Aplikasi
Saklar membran standar banyak digunakan dalam berbagai perangkat, termasuk:
- Panel oven gelombang mikro
- Panel kontrol AC
- Pengendali jauh TV
Mereka disukai karena mudah dibersihkan, kemampuan penyegelan, dan profil rendah, sehingga cocok untuk berbagai produk.
Keuntungan
- Fleksibilitas Desain: Mereka dapat disesuaikan dalam berbagai bentuk dan ukuran, memungkinkan untuk antarmuka pengguna yang kreatif.
- Efektifitas Biaya: Secara umum, switch membran standar lebih terjangkau dibandingkan dengan alternatif seperti switch membran PCB, menjadikannya pilihan populer untuk proyek-proyek yang sadar anggaran
Deskripsi produk:
| Bahan penutup--- Untuk overlay depan atau wajah | ||||||||
| Polyester | Polikarbonat | |||||||
1 Sangat serbaguna untuk embossing | 1 Berbagai jenis permukaan dan ketebalan | |||||||
| Penggoresan---Grafik overlay atau sirkuit atas dapat dicap untuk memasukkan kubah baja tahan karat logam untuk sentuhan yang baik ketika menekan. Tinggalkan ruang untuk tombol mekanik dan memberikan indikasi sentuhan | ||||||||
| Penggambaran pedestal | Penggoresan velg | Penggambaran bantal | Goresan redup | |||||
| Jendela atau LCD---Untuk fungsi tampilan,transparan,berwarna atau permintaan lainnya | ||||||||
| Mencetak warna jendela seperti merah, hitam dan sebagainya | Jendela penutup transparan | |||||||
| Kunci | ||||||||
| Kunci Tactile:menciptakan kubah logam atau kubah poli,kubah logam dengan diameter dan jenis tekanan yang berbeda | Kunci non-sentuh: cetakan titik perak pada sirkuit | |||||||
| LED---LED miniatur, warna LED: putih, hijau, merah, biru, kuning, oranye dan lainnya | ||||||||
| EL dan Sensor atau induktor---EL bisa menyinari mana saja dimanapun Anda suka, dan sensor dapat digunakan sebagai LED | ||||||||
| Kabel--- adalah perpanjangan sirkuit dan komunikasi dengan perangkat Anda | ||||||||
| Kabel perak konduktif untuk pencetakan layar | Kabel berlapis tembaga /Polyimide atau FPC | Kabel PCB | ||||||
| Jenis konektor---1 Zero insertion force ((ZIF) dengan 0.5MM,1.0MM,1.25MM pitch; 2 konektor wanita dengan pitch 2.54MM; 3 konektor pria | ||||||||
| Perisai--- Untuk fungsi perlindungan | ||||||||
| Segel gasket / Waterproof: melindungi konduktor dari dari kelembaban dan percikan | Perisai EMI/RFI/ESD: gunakan pelindung aluminium foil / ITO transparan poliester konduktif listrik untuk melindungi | |||||||
| Perekat Belakang--- Sebagian besar menggunakan 3M merek lem pemasangan sisi ganda dari AS. Juga diterima orang lain seperti Lohmann dan lain-lain | ||||||||
| Plat belakang--- Penggunaan dalam Aluminium, Polikarbonat, Akrilik atau PMMA | ||||||||
| Warna yang cocok--- PMS atau RAL adalah yang terbaik, CMYK atau RGB juga bisa oke jika Anda dapat menyediakan PMS atau RAL | ||||||||
| Toleransi standar:+/- 0,2MM | ||||||||
Tentang Taida.pdf
Sifat listrik:
| 1Karakteristik elektronik | |
| Rating sirkuit | 35V (DC), 100mA, 1W |
| Resistensi kontak | 10Ω~500Ω (Menurut panjang jejak dan bahan) |
| Resistensi isolasi | > 100M 250V DC |
| Kontak bouncing | ≤ 5ms |
| Resistensi dielektrik | 250VRms (50~60Hz 1 menit) |
| Harapan hidup | tipe datar ≥ 5 juta kali, tipe taktil ≥ 1 juta kali |
| 2Sifat Mekanis | |
| Kekuatan penggerak | Tipe datar: 57-284g (2-10 Oz), tipe taktil: 170~397g (6~14 Oz) |
| Pindah stroke | tipe datar: 0,1 ~ 0,5 mm, tipe taktil: 0,6 ~ 1,5 mm |
| 3Parameter Lingkungan | |
| Suhu operasi | -40°C~+80°C |
| Suhu penyimpanan | -40°C~+85°C |
| Kelembaban | 40°C, 90% ~95%, 240 jam |
Layanan kami:
1 Menjawab pertanyaan Anda dalam waktu 24 jam kerja
2 Desain kustomisasi tersedia, OEM dan ODM disambut
3 Staf berpengalaman menjawab semua pertanyaan Anda dalam bahasa Inggris yang profesional dan lancar
4 Solusi eksklusif dan unik dapat diberikan kepada pelanggan kami oleh kami terlatih dan profesional insinyur dan staf
5 Layanan yang baik, Kualitas tinggi, menguji semua barang dan waktu pengiriman yang singkat
6 kami dapat membuat bentuk, ukuran, warna, teknologi seperti tombol, LED dipasang, sensor dipasang, dan sebagainya berdasarkan permintaan Anda
7 Sebelum barang massal, kami akan memasok sampel untuk persetujuan Anda, sebelum proofing, kami akan merancang karya seni untuk konfirmasi Anda pertama,Keduanya adalah untuk mengurangi biaya dalam barang massal untuk Anda
