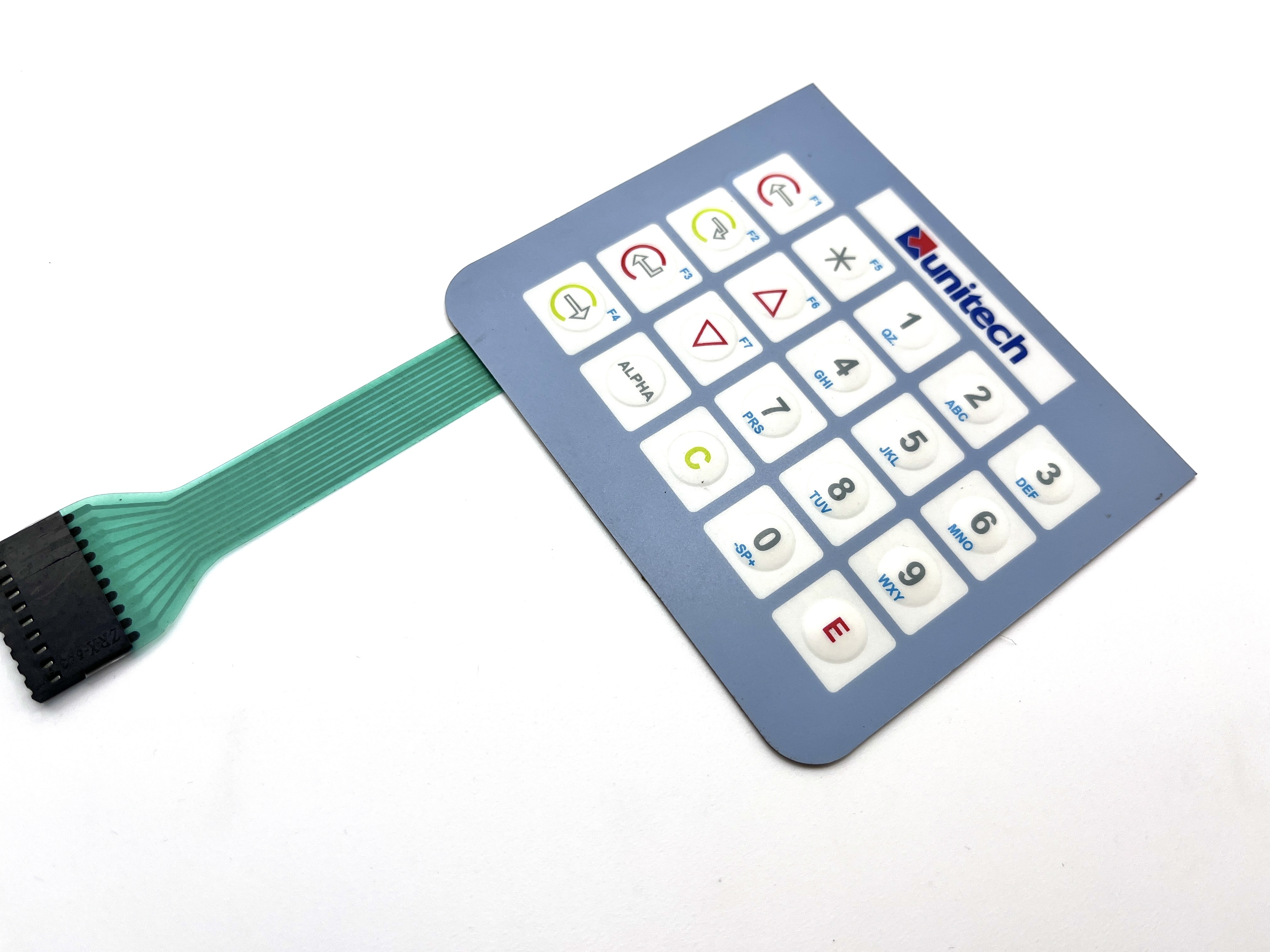

Otomatis Printing Matrix Push Button Switch Embedded Flexible Prototype
Detail produk:
| Tempat asal: | DongGuan dari Tiongkok |
| Nama merek: | Taida |
| Sertifikasi: | ISO9001,SGS,ROHS,REACH,UL |
| Nomor model: | 20241106-10 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 PCS |
|---|---|
| Harga: | communication |
| Kemasan rincian: | Tas PE terlebih dahulu dan Busa dalam Karton dan lain-lain |
| Waktu pengiriman: | 4-5 hari untuk pembuatan sampel; 10-13 hari untuk barang batch |
| Syarat-syarat pembayaran: | serikat barat, t/t, paypal |
| Menyediakan kemampuan: | 31000 + buah + Sebulan |
|
Informasi Detail |
|||
| Bahan: | Poliester atau Polikarbonat atau permintaan lainnya | Warna: | Pantone, RAL CMYK, RGB atau sampel |
|---|---|---|---|
| Pitch Koneksi: | 1,0 MM ,1,25 MM, 2,54 MM, atau 0,5 MM | Perekat: | Perekat 3M atau lainnya |
| Jenis tombol: | Kubah snap logam | pilihan sirkuit: | Sirkuit PET fleksibel |
| Metode Pencetakan: | Sablon, | Jenis LED: | 0805.0603 atau lainnya |
| Jenis konektor: | konektor ZIF | Bentuk: | Desain Kustom |
| Menyoroti: | Pencetakan Otomatis Tekan Saklar,Fleksibel Prototype Push Button Switch,Tombol Push Button yang Disematkan |
||
Deskripsi Produk
Otomatis Printing Matrix Push Button Switch Embedded Flexible Prototype
Dasar-dasar Wiring
- Single Pole, Double Throw (SPDT): Dapat terhubung ke dua sirkuit yang berbeda, memungkinkan fungsi yang lebih kompleks.
- Single Pole, Single Throw (SPST): Konfigurasi yang paling sederhana, menghubungkan atau memutuskan sirkuit tunggal.
Pertimbangan
- Daya tahan: Pilih saklar yang diberi nama untuk jumlah siklus yang akan digunakan.
- Lingkungan: Pertimbangkan faktor-faktor seperti kelembaban, debu, dan suhu saat memilih saklar untuk kondisi tertentu.
Jenis Saklar Tombol Tekan
-
Saklar penguncian: Saklar ini tetap dalam posisi "on" atau "off" setelah ditekan sekali.
-
Switch sementara: Jenis ini hanya tetap aktif saat ditekan. Saat dilepaskan, ia kembali ke keadaan aslinya (mati).
Aplikasi
- Otomotif: Fungsi kontrol seperti lampu atau penghapus kaca depan.
- Elektronik Konsumen: Digunakan dalam perangkat seperti remote control dan peralatan.
- Peralatan Industri: Mengontrol mesin atau proses.
Fitur
- Mekanisme Umpan Balik: Beberapa saklar memberikan umpan balik sentuhan atau suara saat ditekan.
- Ukuran dan Bentuk: Tersedia dalam berbagai ukuran dan desain, cocok untuk aplikasi yang berbeda.
- Rating Listrik: Diatur untuk tegangan dan tingkat arus tertentu untuk memastikan operasi yang aman.
Spesifikasi Membrane Switch:
| Bahan penutup--- Untuk overlay depan atau wajah | ||||||||
| Polyester | Polikarbonat | |||||||
|
1 Sangat serbaguna untuk embossing |
1 Berbagai jenis permukaan dan ketebalan |
|||||||
| Penggoresan---Grafik overlay atau sirkuit atas dapat dicap untuk memasukkan kubah baja tahan karat logam untuk sentuhan yang baik ketika menekan. Tinggalkan ruang untuk tombol mekanik dan memberikan indikasi sentuhan | ||||||||
| Penggambaran pedestal | Penggoresan velg | Penggambaran bantal | Goresan redup | |||||
| Jendela atau LCD---Untuk fungsi tampilan | ||||||||
| Mencetak warna jendela seperti merah, hitam dan sebagainya | Jendela penutup transparan | |||||||
| Kunci | ||||||||
| Kunci Tactile:menciptakan kubah logam atau kubah poli,kubah logam dengan diameter dan jenis tekanan yang berbeda | Kunci non-sentuh: cetakan titik perak pada sirkuit | |||||||
| LED---LED miniatur, warna LED: putih, hijau, merah, biru, kuning, oranye dan lain-lain | ||||||||
| EL dan Sensor atau induktor---EL bisa menyinari mana saja dimanapun Anda suka, dan sensor dapat digunakan sebagai LED | ||||||||
| Kabel--- adalah perpanjangan sirkuit dan komunikasi dengan perangkat Anda | ||||||||
| Kabel perak konduktif untuk pencetakan layar | Kabel berlapis tembaga /Polyimide atau FPC | Kabel PCB | ||||||
| Jenis konektor---1 Zero insertion force ((ZIF) dengan 0.5MM,1.0MM,1.25MM pitch; 2 konektor wanita dengan pitch 2.54MM; 3 konektor pria | ||||||||
| Perisai--- Untuk fungsi perlindungan | ||||||||
| Segel gasket / Waterproof: melindungi konduktor dari dari kelembaban dan percikan | Perisai EMI/RFI/ESD: gunakan pelindung aluminium foil / ITO transparan poliester konduktif listrik untuk melindungi | |||||||
| Perekat Belakang--- Sebagian besar menggunakan 3M merek lem pemasangan sisi ganda dari AS. Juga diterima orang lain seperti Lohmann dan lain-lain | ||||||||
| Plat belakang--- Penggunaan dalam Aluminium, Polikarbonat, Akrilik atau PMMA | ||||||||
| Warna yang cocok--- PMS atau RAL adalah yang terbaik, CMYK atau RGB juga bisa oke jika Anda dapat menyediakan PMS atau RAL | ||||||||
| Toleransi standar:+/- 0,2MM | ||||||||
Indeks Kinerja Saklar Membran:
Sifat listrik
| Tegangan operasi | ≤ 50VDC |
| Arus Operasi | ≤ 100mA |
| resistensi kontak | 0.5 ~ 10Ω |
| Resistensi isolasi | ≥ 100MΩ (100VDC) |
| substrat tahan tegangan | 2kDVC |
| waktu rebound | ≤ 6ms |
| resistensi loop | 50Ω, 150Ω, 350Ω gigi ketiga, atau kebutuhan pengguna yang diidentifikasi |
| tinta isolasi tahan tegangan | 100VDC |
Perilaku mekanik
| keandalan masa pakai | > 1 juta kali |
| pergeseran tertutup | 0.1 ~ 0.4mm (tertahan) 0.4 ~ 1.0mm |
| Kin standar untuk kekuatan | 15 ~ 750g kekuatan |
| Migrasi pasta perak konduktif | pada 55 °C, suhu 90%, setelah 56 jam, tingkat kedua 10MΩ/50VDC |
| Perak online tidak ada oksidasi, tidak ada kotoran | |
| Paste lebar garis ≥ 0,3 mm, interval minimum 0,3 mm, garis burr < 1/3, celah garis < 1/4 lebar garis | |
| Standar jarak pin 2,54 2,50 1,27 1,25 mm | |
| Pinout anti kelengkungan, d = 10mm Ganggun tekanan roll 80 kali garis terus-menerus. | |
Kinerja Lingkungan
| Suhu operasi | 20 °C ~ +70 °C |
| suhu penyimpanan | Suhu -40 °C sampai +85 °C 95% ± 5% |
| tekanan gas besar | 86 ~ 106KPa |
Indikator pencetakan
| Penyimpangan ukuran cetak ± 0,10 mm, sisi tampilan tidak jelas perbedaan dikompilasi ± 0,1 mm |
| penyimpangan kromatik ± 0,11mm/100mm, tinta isolasi yang menutupi semua Silver Line |
| Tinta bertebaran, tulisan tidak lengkap |
| perbedaan warna tidak lebih dari dua |
| tidak akan berkerut, cat stripping |
| bersih jendela transparan transparan, warna seragam, tidak ada goresan, lubang pin, kotoran. |
Layanan kami:
1 Menjawab pertanyaan Anda dalam waktu 24 jam kerja
2 Desain kustomisasi tersedia, OEM dan ODM disambut
3 Staf berpengalaman menjawab semua pertanyaan Anda dalam bahasa Inggris yang profesional dan lancar
4 Solusi eksklusif dan unik dapat diberikan kepada pelanggan kami oleh kami terlatih dan profesional insinyur dan staf
5 Layanan yang baik, Kualitas tinggi, menguji semua barang dan waktu pengiriman yang singkat
Lebih banyak foto menunjukkan:
