Printing Matrix Tactile Switch Automatic Printing Matrix Tactile Switch Keypad Fleksibel
Detail produk:
| Tempat asal: | DongGuan dari Tiongkok |
| Nama merek: | Taida |
| Sertifikasi: | ISO9001,SGS,ROHS,REACH,UL |
| Nomor model: | 20241026-3 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 PCS |
|---|---|
| Harga: | communication |
| Kemasan rincian: | Tas PE terlebih dahulu dan Busa dalam Karton dan lain-lain |
| Waktu pengiriman: | 4-5 hari untuk pembuatan sampel; 10-13 hari untuk barang batch |
| Syarat-syarat pembayaran: | serikat barat, t/t, paypal |
| Menyediakan kemampuan: | 10.000 + buah + sebulan |
|
Informasi Detail |
|||
| Bahan: | Poliester atau Polikarbonat atau permintaan lainnya | Warna: | Pantone, RAL CMYK, RGB atau sampel |
|---|---|---|---|
| Pitch Koneksi: | 1.0mm | Perekat: | Perekat 3M atau lainnya |
| Jenis tombol: | Kubah snap logam | pilihan sirkuit: | Sirkuit PET fleksibel |
| Metode Pencetakan: | Sablon, | Jenis LED: | 0805 |
| jendela LED: | Putih semi transparan atau bening | Bentuk: | Desain Kustom |
| Menyoroti: | Keypad Switch Touch Printing Otomatis,Prototype Touch Switch Keypad,Fleksibel Tempel Switch Keypad |
||
Deskripsi Produk
Printing Matrix Tactile Switch Automatic Printing Matrix Tactile Switch Keypad Fleksibel
Keypad switch taktil adalah jenis perangkat input yang menggabungkan beberapa switch taktil yang disusun dalam format grid atau matriks.
- Elektronik Konsumen: Remote control, kalkulator, dan mainan.
- Otomatisasi RumahPanel kontrol rumah pintar.
- Peralatan Industri: Panel kontrol dan antarmuka mesin.
- Perangkat Medis: Sistem pemantauan pasien dan peralatan diagnostik.
Fitur Utama
-
Desain Kompak: Keypad dapat dibuat kecil dan ringan, cocok untuk perangkat portabel.
-
Umpan Balik yang Tersentuh: Setiap saklar memberikan klik atau resistensi yang terlihat ketika ditekan, yang membantu pengguna tahu bahwa input mereka telah terdaftar.
-
Kemampuan penyesuaian: Mereka dapat dirancang dengan berbagai tata letak, jenis saklar, dan label kunci agar sesuai dengan aplikasi tertentu.
-
Daya tahan: Saklar sentuh dirancang untuk menahan banyak siklus penggunaan, sehingga dapat diandalkan untuk interaksi yang sering.
Spesifikasi Membrane Switch:
| Bahan penutup--- Untuk overlay depan atau wajah | ||||||||
| Polyester | Polikarbonat | |||||||
|
1 Sangat serbaguna untuk embossing |
1 Berbagai jenis permukaan dan ketebalan |
|||||||
| Penggoresan---Grafik overlay atau sirkuit atas dapat dicap untuk memasukkan kubah baja tahan karat logam untuk sentuhan yang baik ketika menekan. Tinggalkan ruang untuk tombol mekanik dan memberikan indikasi sentuhan | ||||||||
| Penggambaran pedestal | Penggoresan velg | Penggambaran bantal | Goresan redup | |||||
| Jendela atau LCD---Untuk fungsi tampilan | ||||||||
| Mencetak warna jendela seperti merah, hitam dan sebagainya | Jendela penutup transparan | |||||||
| Kunci | ||||||||
| Kunci Tactile:menciptakan kubah logam atau kubah poli,kubah logam dengan diameter dan jenis tekanan yang berbeda | Kunci non-sentuh: cetakan titik perak pada sirkuit | |||||||
| LED---LED miniatur, warna LED: putih, hijau, merah, biru, kuning, oranye dan lainnya | ||||||||
| EL dan Sensor atau induktor---EL bisa menyinari mana saja dimanapun Anda suka, dan sensor dapat digunakan sebagai LED | ||||||||
| Kabel--- adalah perpanjangan sirkuit dan komunikasi dengan perangkat Anda | ||||||||
| Kabel perak konduktif untuk pencetakan layar | Kabel berlapis tembaga /Polyimide atau FPC | Kabel PCB | ||||||
| Jenis konektor---1 Zero insertion force ((ZIF) dengan 0.5MM,1.0MM,1.25MM pitch; 2 konektor wanita dengan pitch 2.54MM; 3 konektor pria | ||||||||
| Perisai--- Untuk fungsi perlindungan | ||||||||
| Segel gasket / Waterproof: melindungi konduktor dari dari kelembaban dan percikan | Perisai EMI/RFI/ESD: gunakan pelindung aluminium foil / ITO transparan poliester konduktif listrik untuk melindungi | |||||||
| Perekat Belakang--- Sebagian besar menggunakan 3M merek lem pemasangan sisi ganda dari AS. Juga diterima orang lain seperti Lohmann dan lain-lain | ||||||||
| Plat belakang--- Penggunaan dalam Aluminium, Polikarbonat, Akrilik atau PMMA | ||||||||
| Warna yang cocok--- PMS atau RAL adalah yang terbaik, CMYK atau RGB juga bisa oke jika Anda dapat menyediakan PMS atau RAL | ||||||||
| Toleransi standar:+/- 0,2MM | ||||||||
Indeks Kinerja Saklar Membran:
Sifat listrik
| Tegangan operasi | ≤ 50VDC |
| Arus Operasi | ≤ 100mA |
| resistensi kontak | 0.5 ~ 10Ω |
| Resistensi isolasi | ≥ 100MΩ (100VDC) |
| substrat tahan tegangan | 2kDVC |
| waktu rebound | ≤ 6ms |
| resistensi loop | 50Ω, 150Ω, 350Ω gigi ketiga, atau kebutuhan pengguna yang diidentifikasi |
| tinta isolasi tahan tegangan | 100VDC |
Perilaku mekanik
| keandalan masa pakai | > 1 juta kali |
| pergeseran tertutup | 0.1 ~ 0.4mm (tertahan) 0.4 ~ 1.0mm |
| Kin standar untuk kekuatan | 15 ~ 750g kekuatan |
| Migrasi pasta perak konduktif | pada 55 °C, suhu 90%, setelah 56 jam, tingkat kedua 10MΩ/50VDC |
| Perak online tidak ada oksidasi, tidak ada kotoran | |
| Paste lebar garis ≥ 0,3 mm, interval minimum 0,3 mm, garis burr < 1/3, celah garis < 1/4 lebar garis | |
| Standar jarak pin 2,54 2,50 1,27 1,25 mm | |
| Pinout anti kelengkungan, d = 10mm Ganggun tekanan roll 80 kali garis terus-menerus. | |
Kinerja Lingkungan
| Suhu operasi | 20 °C ~ +70 °C |
| suhu penyimpanan | Suhu -40 °C sampai +85 °C 95% ± 5% |
| tekanan gas besar | 86 ~ 106KPa |
Indikator pencetakan
| Penyimpangan ukuran cetak ± 0,10mm, sisi tampilan tidak jelas perbedaan dikompilasi ± 0,1mm |
| penyimpangan kromatik ± 0,11mm/100mm, tinta isolasi yang menutupi semua Silver Line |
| Tinta bertebaran, tulisan tidak lengkap |
| perbedaan warna tidak lebih dari dua |
| tidak akan berkerut, cat stripping |
| bersih jendela transparan transparan, warna seragam, tidak ada goresan, lubang pin, kotoran. |
Layanan kami:
1 Menjawab pertanyaan Anda dalam waktu 24 jam kerja
2 Desain kustomisasi tersedia, OEM dan ODM disambut
3 Staf berpengalaman menjawab semua pertanyaan Anda dalam bahasa Inggris yang profesional dan lancar
4 Solusi eksklusif dan unik dapat diberikan kepada pelanggan kami oleh kami terlatih dan profesional insinyur dan staf
5 Layanan yang baik, Kualitas tinggi, menguji semua barang dan waktu pengiriman yang singkat

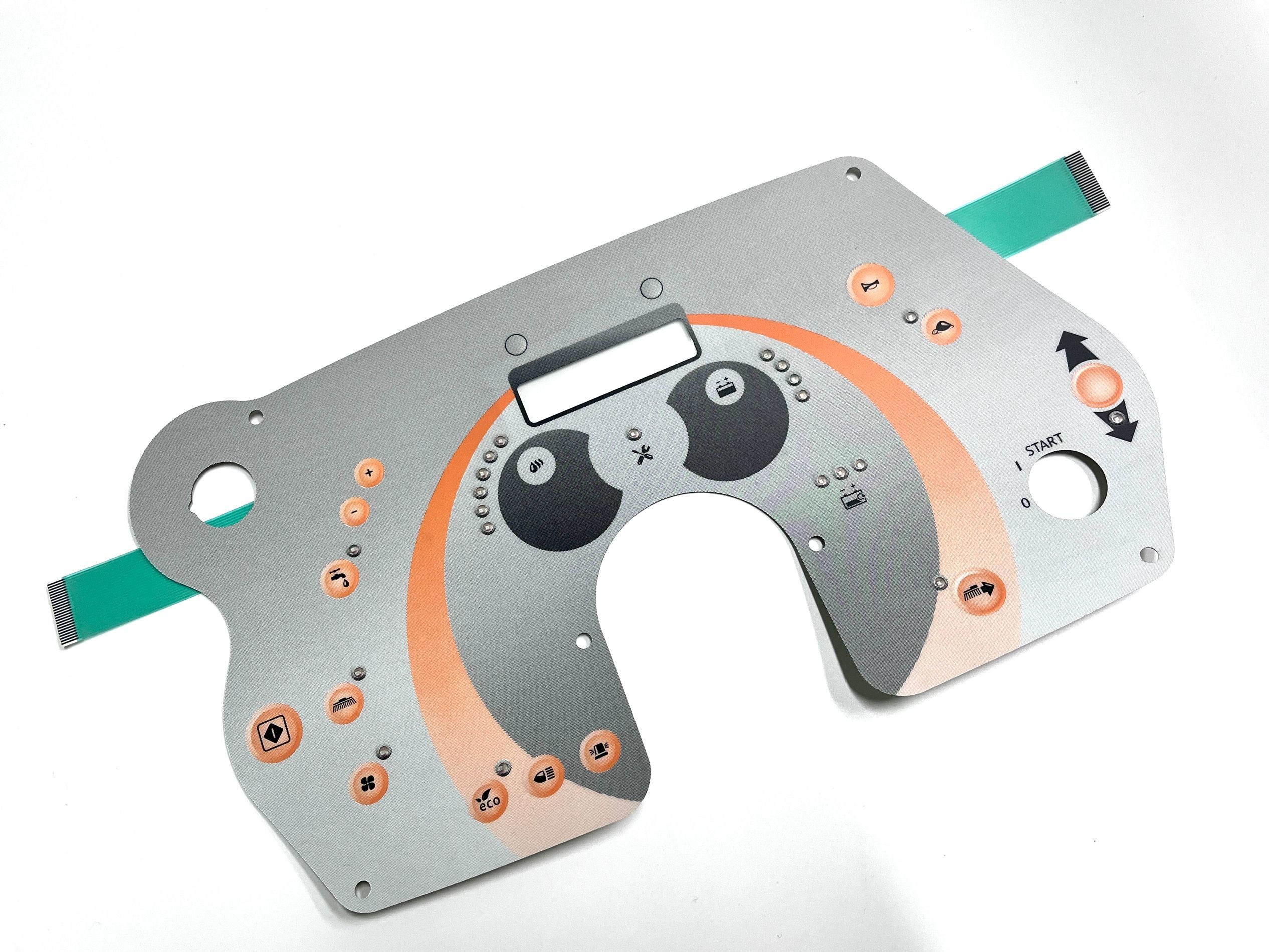

Lebih banyak foto menunjukkan:
