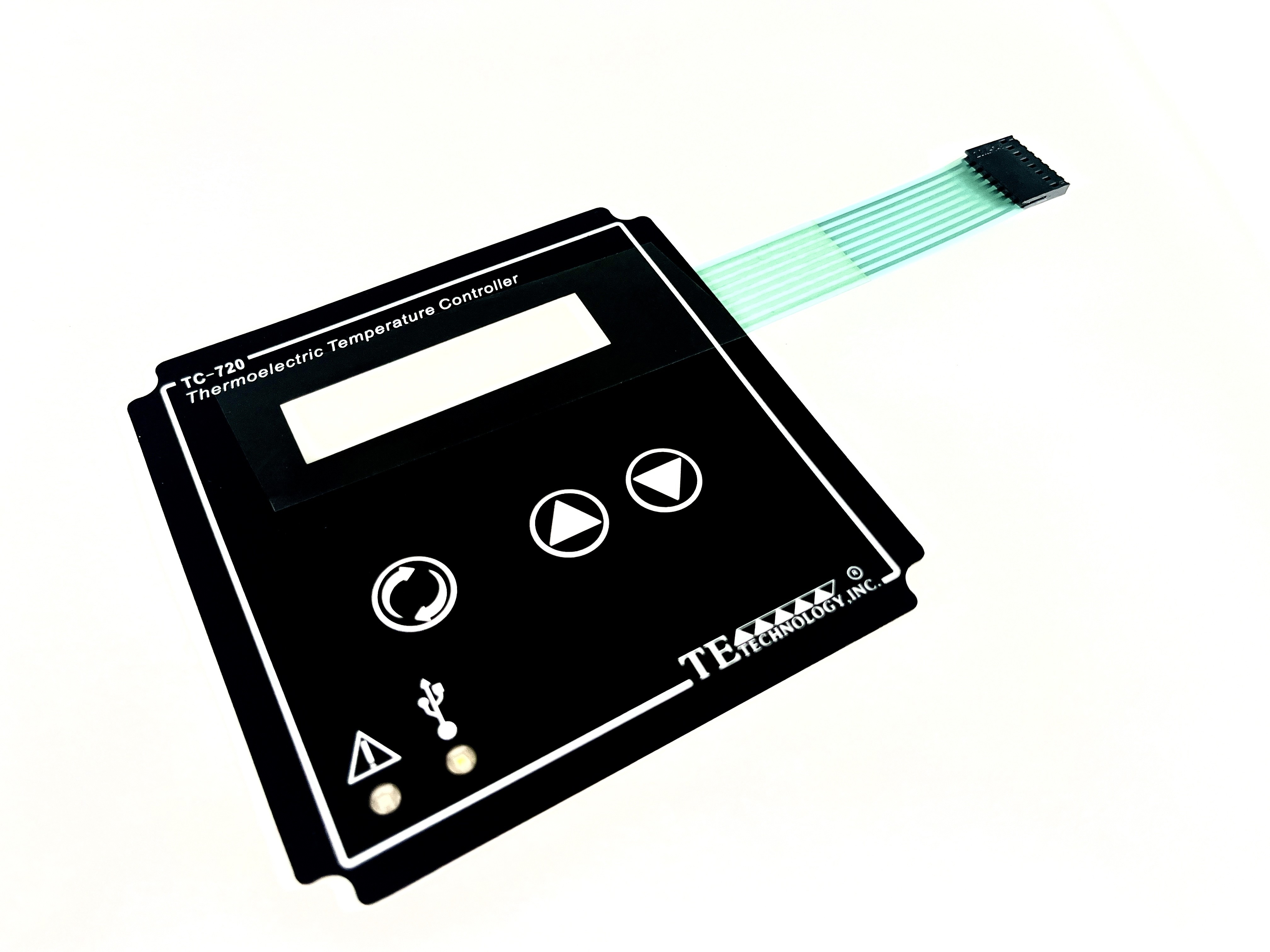

7 Way 0.1Pitch Single Row Crimp Housing Membrane Keypad Dengan LED Untuk Pengontrol Suhu

7 Way 0.1Pitch Single Row Crimp Housing Membrane Keypad Dengan LED Untuk Pengontrol Suhu

Detail produk:

Tempat asal: DongGuan dari Tiongkok
Nama merek: Taida
Sertifikasi: ISO9001,SGS,ROHS,REACH,UL
Nomor model: Nomor telepon 0703-003

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 100 PCS
Harga: communication
Kemasan rincian: Tas PE terlebih dahulu dan Busa dalam Karton dan lain-lain
Waktu pengiriman: 4-5 hari untuk pembuatan Sampel; 10-15 hari untuk barang Batch
Syarat-syarat pembayaran: serikat barat, t/t, paypal
Menyediakan kemampuan: 10.000 + buah + sebulan
Harga terbaik Mengobrol

Informasi Detail

Bahan: Poliester atau Polikarbonat atau lainnya Warna: Panton, RAL CMYK, RGB
Pitch Koneksi: 2.54MM, Perekat: Perekat 3M atau lainnya
Jenis tombol: Kubah Logam Jenis konektor: konektor perempuan
PN: Sakelar membran, Papan tombol membran, keyboard, overlay pilihan sirkuit: sirkuit fleksibel perak
Aplikasi: Pengontrol suhu Warna led: Hijau dan biru
Menyoroti:

Keypad Membran Berbaris Tunggal Dengan LED

,

0.1Pitch Membrane Keypad Dengan LED

,

Single Row LED Membrane Keypad

Deskripsi Produk


7 Way 0.1''Pitch Single-Row Crimp Housing LED Membrane Panel Untuk Pengontrol Suhu


Panel membran LED dengan perlengkapan crimp baris tunggal mengacu pada jenis khusus dari rangkaian saklar membran yang menggabungkan fitur utama berikut:

  1. Tata letak baris tunggal:

    • Kontak saklar membran diatur dalam baris linier tunggal daripada tata letak kisi atau matriks.
    • Konfigurasi linier ini sangat cocok untuk aplikasi seperti panel kontrol, kluster instrumen, dan perangkat input lainnya dengan faktor bentuk panjang dan sempit.
  2. Rumah Crimp:

    • Membrane switch assembly ditempatkan di dalam rumah konektor gaya crimp.
    • Konektor ini memungkinkan panel untuk dengan mudah diintegrasikan ke dalam sistem yang lebih besar dengan mengikat rumah ke kawat atau PCB.
    • Rumah crimp menyediakan dukungan struktural dan perlindungan untuk komponen switch membran yang halus.
  3. Pencahayaan LED:

    • LED terintegrasi langsung ke dalam rangkaian saklar membran, menyediakan pencahayaan latar belakang atau pencahayaan indikator.
    • LED dapat berwarna tunggal atau multi-warna, tergantung pada persyaratan desain.
    • Pencahayaan dikendalikan secara terpisah dari kontak saklar, memungkinkan pencahayaan yang dapat disesuaikan.





Deskripsi produk:

Bahan penutup--- Untuk overlay depan atau wajah
PolyesterPolikarbonat

1 Sangat serbaguna untuk embossing
2 Sangat tahan terhadap bahan kimia
3 Daya tahan yang lebih baik
Untuk penggunaan internal dan eksternal

1 Berbagai jenis permukaan dan ketebalan
2 Lebih hemat biaya
3 Untuk penggunaan internal dan eksternal
4 banyak label Lexan memilih

Penggoresan---Grafik overlay atau sirkuit atas dapat dicap untuk memasukkan kubah baja tahan karat logam untuk sentuhan yang baik ketika menekan. Tinggalkan ruang untuk tombol mekanik dan memberikan indikasi sentuhan
Penggambaran pedestalPenggoresan velgPenggambaran bantalGoresan redup
Jendela atau LCD---Untuk fungsi tampilan
Mencetak warna jendela seperti merah, hitam dan sebagainyaJendela penutup transparan
Kunci
Kunci Tactile:menciptakan kubah logam atau kubah poli,kubah logam dengan diameter dan jenis tekanan yang berbedaKunci non-sentuh: cetakan titik perak pada sirkuit
LED---LED miniatur, warna LED: putih, hijau, merah, biru, kuning, oranye dan lainnya
EL dan Sensor atau induktor---EL bisa menyinari mana saja dimanapun Anda suka, dan sensor dapat digunakan sebagai LED
Kabel--- adalah perpanjangan sirkuit dan komunikasi dengan perangkat Anda
Kabel perak konduktif untuk pencetakan layarKabel berlapis tembaga /Polyimide atau FPCKabel PCB
Jenis konektor---1 Zero insertion force ((ZIF) dengan 0.5MM,1.0MM,1.25MM pitch; 2 konektor wanita dengan pitch 2.54MM; 3 konektor pria
Perisai--- Untuk fungsi perlindungan
Segel gasket / Waterproof: melindungi konduktor dari dari kelembaban dan percikanPerisai EMI/RFI/ESD: gunakan pelindung aluminium foil / ITO transparan poliester konduktif listrik untuk melindungi
Perekat Belakang--- Sebagian besar menggunakan 3M merek lem pemasangan sisi ganda dari AS. Juga diterima orang lain seperti Lohmann dan lain-lain
Plat belakang--- Penggunaan dalam Aluminium, Polikarbonat, Akrilik atau PMMA
Warna yang cocok--- PMS atau RAL adalah yang terbaik, CMYK atau RGB juga bisa oke jika Anda dapat menyediakan PMS atau RAL
Toleransi standar:+/- 0,2MM







Manfaat utama dari panel membran LED jenis ini meliputi:

Desain yang kompak dan hemat ruang karena tata letak baris tunggal
Integrasi aman melalui konektor rumah crimp
Efek cahaya yang dapat disesuaikan untuk meningkatkan pengalaman pengguna
Produksi hemat biaya dibandingkan dengan alternatif switch mekanis
Daya tahan dan keandalan teknologi switch membran

Struktur keyboard membran umum pilih:



7 Way 0.1Pitch Single Row Crimp Housing Membrane Keypad Dengan LED Untuk Pengontrol Suhu 0




Pameran foto lainnya:
7 Way 0.1Pitch Single Row Crimp Housing Membrane Keypad Dengan LED Untuk Pengontrol Suhu 1
 7 Way 0.1Pitch Single Row Crimp Housing Membrane Keypad Dengan LED Untuk Pengontrol Suhu 27 Way 0.1Pitch Single Row Crimp Housing Membrane Keypad Dengan LED Untuk Pengontrol Suhu 37 Way 0.1Pitch Single Row Crimp Housing Membrane Keypad Dengan LED Untuk Pengontrol Suhu 4




Cara memesan

• Kirimkan gambar,spesifikasi atau foto tentang produk Anda atau isi tabel informasi penawaran kami.
• Konfirmasi detail pesanan dan disetujui karya seni kami sebelum sampel, konfirmasi sampel kami sebelum barang massal dan pesanan PI akan dikirim
• kami akan mengirim karya seni kami untuk konfirmasi Anda dalam waktu 3 hari sebelum pembuatan sampel, dan waktu lead sampel adalah 4-5 hari kerja Seperti biasa.
barang massal: seperti biasa, itu adalah 7-10 hari kerja, yang didasarkan pada jadwal departemen produk kami dan kerajinan produk dan jumlah pesanan
