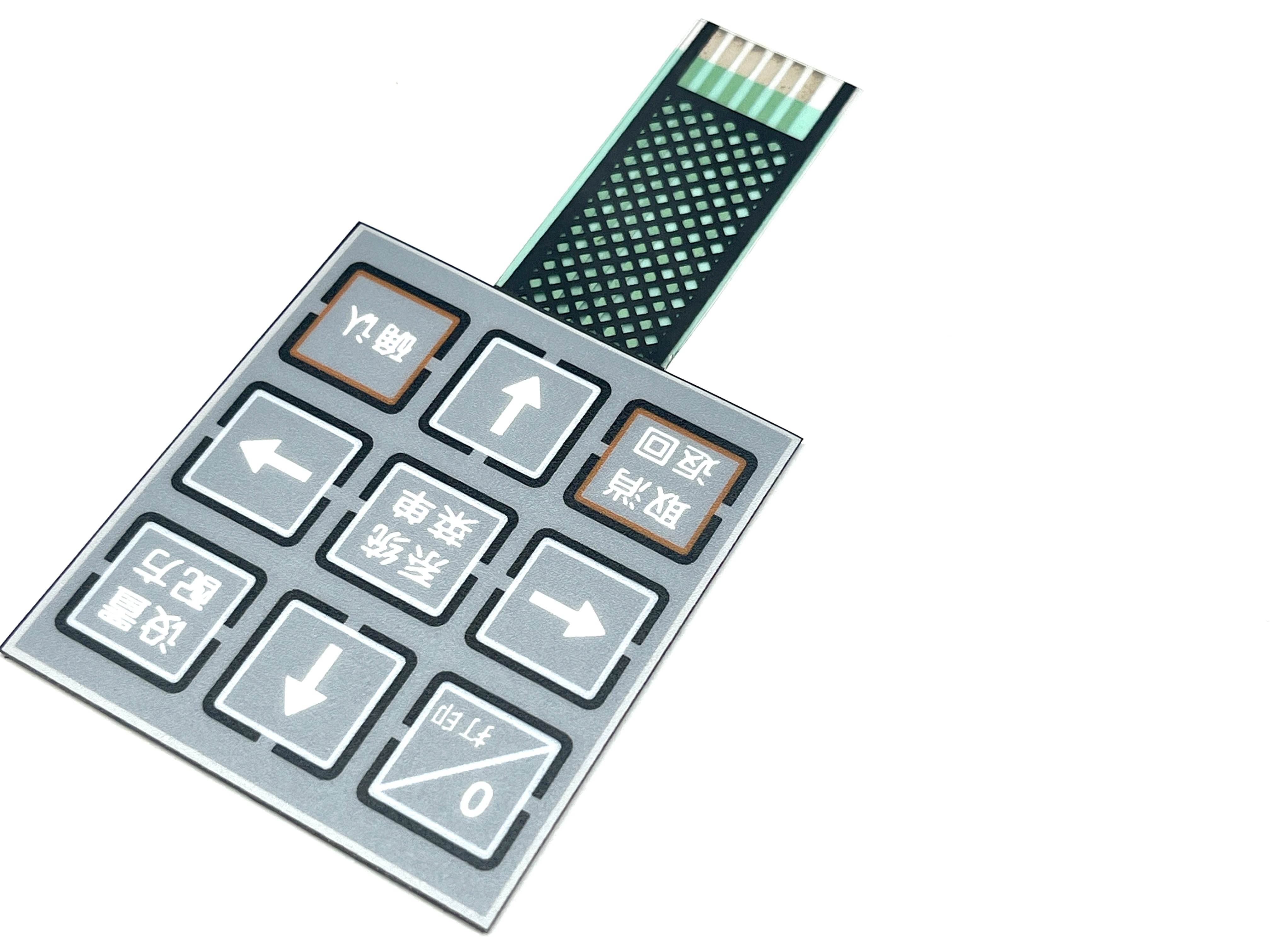

Pencetakan permukaan belakang ESD Shielding Membrane Panel Switch dengan tombol datar
Detail produk:
| Tempat asal: | DongGuan dari Tiongkok |
| Nama merek: | Taida |
| Sertifikasi: | ISO9001,SGS,ROHS,REACH,UL |
| Nomor model: | 0625-002 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 200 pcs |
|---|---|
| Harga: | communication |
| Kemasan rincian: | Tas PE terlebih dahulu dan Busa dalam Karton dan lain-lain |
| Waktu pengiriman: | 4-5 hari untuk pembuatan Sampel; 10-15 hari untuk barang Batch |
| Syarat-syarat pembayaran: | serikat barat, t/t, paypal |
| Menyediakan kemampuan: | 90000 + pcs + Sebulan |
|
Informasi Detail |
|||
| Bahan: | Poliester atau Polikarbonat atau lainnya | Warna: | Panton, RAL CMYK, |
|---|---|---|---|
| Pitch Koneksi: | 2.54MM, | Perekat: | Perekat 3M atau lainnya |
| PN: | Sakelar membran, Papan tombol membran, keyboard, overlay | pilihan sirkuit: | sirkuit fleksibel perak |
| Perbaikan permukaan: | Tekstur beludru | Merek Konektor: | Wanita NICOMATIS |
| Menyoroti: | Flat Keys Membrane Panel Switch,Switch panel membran pencetakan permukaan belakang,Pencetakan permukaan belakang Switch Membran Tactile |
||
Deskripsi Produk
Csutom Pencetakan Permukaan Belakang ESD Shielding Membrane Switch Button Dengan Tombol Flat
Perisai ESD (Electrostatic Discharge) adalah pertimbangan penting dalam desain saklar membran,karena membantu melindungi komponen elektronik sensitif dari potensi kerusakan yang disebabkan oleh listrik statis.
Dalam konteks saklar membran, pelindung ESD biasanya dicapai melalui penggunaan lapisan membran pelindung ESD khusus.
-
Membran Perisai ESD:
- Membran pelindung ESD adalah lapisan konduktif tipis yang dimasukkan ke dalam rangkaian saklar membran secara keseluruhan.
- Lapisan ini biasanya terbuat dari bahan seperti poliester metallized atau kain konduktif.
-
Menghancurkan Listrik Statik:
- Ketika listrik statis menumpuk di permukaan saklar membran, membran pelindung ESD konduktif menyediakan jalur bagi muatan statis untuk dibuang dengan aman.
- Hal ini membantu mencegah listrik statis mencapai dan berpotensi merusak komponen elektronik sensitif dalam perakitan saklar.
-
Mendasarkan Perisai ESD:
- Membran pelindung ESD biasanya terhubung ke bidang tanah atau jejak tanah dalam perakitan saklar membran.
- Sambungan pengantar ini memastikan bahwa listrik statis diarahkan jauh dari komponen sensitif dan dibuang dengan aman.
-
Perlindungan yang ditingkatkan:
- Membran pelindung ESD menyediakan lapisan perlindungan tambahan untuk saklar membran, melengkapi fitur desain lainnya yang mungkin ada untuk mengurangi efek listrik statis.
- Hal ini dapat mencakup langkah-langkah seperti lapisan anti-statis, pelindung di sekitar komponen switch, dan grounding yang tepat dari keseluruhan sistem.
Perisai ESD sangat penting dalam aplikasi di mana saklar membran terkena faktor lingkungan yang dapat menghasilkan listrik statis, seperti:
- Mesin dan peralatan industri
- Perangkat medis
- Elektronik otomotif
- Elektronik konsumen dengan antarmuka sensitif sentuhan
Dengan memasukkan membran pelindung ESD ke dalam desain, produsen dapat memastikan bahwa produk saklar membran mereka lebih tangguh dan kurang rentan terhadap kerusakan akibat debit elektrostatik,meningkatkan keandalan dan kinerja secara keseluruhan.
Deskripsi produk:
| Bahan penutup--- Untuk overlay depan atau wajah | ||||||||
| Polyester | Polikarbonat | |||||||
|
1 Sangat serbaguna untuk embossing |
1 Berbagai jenis permukaan dan ketebalan |
|||||||
| Penggoresan---Grafik overlay atau sirkuit atas dapat dicap untuk memasukkan kubah baja tahan karat logam untuk sentuhan yang baik ketika menekan. Tinggalkan ruang untuk tombol mekanik dan memberikan indikasi sentuhan | ||||||||
| Penggambaran pedestal | Penggoresan velg | Penggambaran bantal | Goresan redup | |||||
| Jendela atau LCD---Untuk fungsi tampilan | ||||||||
| Mencetak warna jendela seperti merah, hitam dan sebagainya | Jendela penutup transparan | |||||||
| Kunci | ||||||||
| Kunci Tactile:menciptakan kubah logam atau kubah poli,kubah logam dengan diameter dan jenis tekanan yang berbeda | Kunci non-sentuh: cetakan titik perak pada sirkuit | |||||||
| LED---LED miniatur, warna LED: putih, hijau, merah, biru, kuning, oranye dan lainnya | ||||||||
| EL dan Sensor atau induktor---EL bisa menyinari mana saja dimanapun Anda suka, dan sensor dapat digunakan sebagai LED | ||||||||
| Kabel--- adalah perpanjangan sirkuit dan komunikasi dengan perangkat Anda | ||||||||
| Kabel perak konduktif untuk pencetakan layar | Kabel berlapis tembaga /Polyimide atau FPC | Kabel PCB | ||||||
| Jenis konektor---1 Zero insertion force ((ZIF) dengan 0.5MM,1.0MM,1.25MM pitch; 2 konektor wanita dengan pitch 2.54MM; 3 konektor pria | ||||||||
| Perisai--- Untuk fungsi perlindungan | ||||||||
| Segel gasket / Waterproof: melindungi konduktor dari dari kelembaban dan percikan | Perisai EMI/RFI/ESD: gunakan pelindung aluminium foil / ITO transparan poliester konduktif listrik untuk melindungi | |||||||
| Perekat Belakang--- Sebagian besar menggunakan 3M merek lem pemasangan sisi ganda dari AS. Juga diterima orang lain seperti Lohmann dan lain-lain | ||||||||
| Plat belakang--- Penggunaan dalam Aluminium, Polikarbonat, Akrilik atau PMMA | ||||||||
| Warna yang cocok--- PMS atau RAL adalah yang terbaik, CMYK atau RGB juga bisa oke jika Anda dapat menyediakan PMS atau RAL | ||||||||
| Toleransi standar:+/- 0,2MM | ||||||||
Struktur keyboard membran umum pilih:
Pameran foto lainnya:
Sifat listrik:
1, tegangan operasi: ≤ 50VDC
2, arus kerja: ≤ 100mA
3 Resistensi kontak: 0,5 ~ 5Ω
4 Resistensi isolasi: ≥ 100MΩ (100VDC)
5, tegangan substrat: 2kDVC
6, waktu musim semi: ≤ 6ms
7, resistensi loop: 60Ω
8, tegangan tinta isolasi: 100VDC
Layanan kami:
1 Menjawab pertanyaan Anda dalam waktu 24 jam kerja
2 Desain kustomisasi tersedia, OEM dan ODM disambut
3 Staf berpengalaman menjawab semua pertanyaan Anda dalam bahasa Inggris yang profesional dan lancar
4 Solusi eksklusif dan unik dapat diberikan kepada pelanggan kami oleh kami terlatih dan profesional insinyur dan staf
5 Layanan yang baik, Kualitas tinggi, menguji semua barang dan waktu pengiriman yang singkat
6 kami dapat membuat bentuk, ukuran, warna, teknologi seperti tombol, LED dipasang, sensor dipasang, dan sebagainya berdasarkan permintaan Anda
7 Sebelum barang massal, kami akan memasok sampel untuk persetujuan Anda, sebelum proofing, kami akan merancang karya seni untuk konfirmasi Anda pertama,Keduanya adalah untuk mengurangi biaya dalam barang massal untuk Anda
FAQ:
Q1. apa syarat pengemasan Anda?
A: Secara umum, kami mengemas barang kami dalam kotak putih netral dan karton cokelat. Jika Anda memiliki paten terdaftar secara hukum, kami dapat mengemas barang dalam kotak bermerek Anda setelah mendapatkan surat otorisasi Anda.
Q2. Apa syarat pembayaran Anda?
A: T/T 50% sebagai deposit, dan 50% sebelum pengiriman. Kami akan menunjukkan foto produk dan paket sebelum Anda membayar saldo.
Q3. apa syarat pengiriman Anda?
A: EXW, FOB,
Bagaimana dengan waktu pengiriman Anda?
A: Secara umum, akan memakan waktu 10 sampai 15 hari setelah menerima pembayaran muka Anda.
pada barang dan jumlah pesanan Anda.
Q5. Dapatkah Anda memproduksi sesuai dengan sampel?
A: Ya, kami dapat memproduksi dengan sampel atau gambar teknis Anda. Kami dapat membangun cetakan dan perlengkapan.
Q6. Apa kebijakan sampel Anda?
A: Kami dapat memasok sampel jika kita memiliki ready parts di stock, tapi pelanggan harus membayar biaya sampel dan
biaya kurir.
Q7. Apakah Anda menguji semua barang Anda sebelum pengiriman?
A: Ya, kami memiliki tes 100% sebelum pengiriman
Q8: Bagaimana Anda membuat bisnis kami jangka panjang dan hubungan yang baik?
A:1. Kami menjaga kualitas yang baik dan harga yang kompetitif untuk memastikan pelanggan kami mendapat manfaat;
2Kami menghormati setiap pelanggan sebagai teman kami dan kami dengan tulus melakukan bisnis dan berteman dengan mereka, tidak peduli dari mana mereka berasal.
