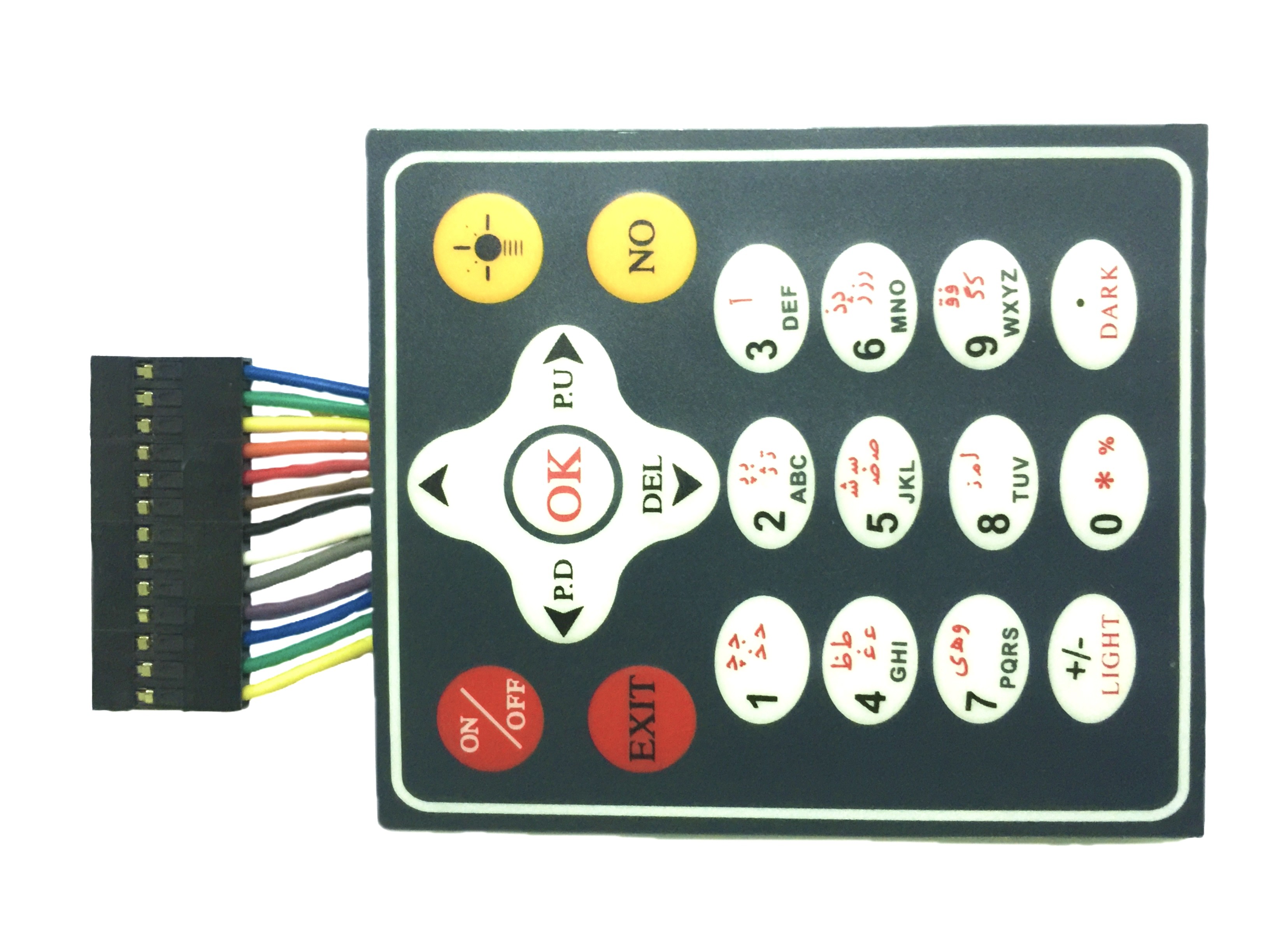

Matriks 4*4 Desain PCB Membran Keypad Bahan PET Dengan Kawat
Detail produk:
| Tempat asal: | DongGuan dari Tiongkok |
| Nama merek: | Taida |
| Sertifikasi: | ISO9001,SGS,ROHS,REACH,UL |
| Nomor model: | 001-011 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 PCS |
|---|---|
| Harga: | communication |
| Kemasan rincian: | Tas PE terlebih dahulu dan Busa dalam Karton dan lain-lain |
| Waktu pengiriman: | 4-5 hari untuk pembuatan sampel; 10-13 hari untuk barang batch |
| Syarat-syarat pembayaran: | serikat barat, t/t, paypal |
| Menyediakan kemampuan: | 13000 +pcs+sebulan |
|
Informasi Detail |
|||
| Bahan: | PET atau PC | Warna: | Pantone, RAL atau CMYK atau sampel |
|---|---|---|---|
| Pitch Koneksi: | 1,0MM ,1,25MM ,2,54MM atau 0,5MM | Perekat: | 3M perekat atau bahan lain |
| Jenis tombol: | Kubah logam atau kubah Embossing | Ukuran: | Desain Kustom |
| Suhu penyimpanan: | -40 ℃ hingga 70 ℃ | Lingkaran kehidupan: | 1 juta kali |
| Pencetakan: | digital dan Sablon | Jenis: | Fleksibel |
| Konduktor: | Papan PCB | Jenis sirkuit: | Papan PCB |
| Menyoroti: | PET Material PCB Membran Keypad,Matrix PCB Membrane Keypad,Matrix PC Membrane Switch |
||
Deskripsi Produk
Bahan PET Matrix 4*4 Desain Membran PCB Swith Keyboards Dengan Kawat
PCB (Printed Circuit Board) Membrane Switch adalah jenis switch membran yang secara langsung terintegrasi dengan papan sirkuit cetak.
Integrasi Langsung:
Lapisan switch membran langsung dilaminasi atau diikat ke permukaan PCB.
Hal ini menghilangkan kebutuhan untuk pemasangan terpisah atau perakitan saklar membran pada PCB.
Desain yang hemat ruang:
Desain Integrated PCB Membrane Switch menempati jejak yang lebih kecil dibandingkan dengan switch membran tradisional dengan PCB terpisah.
Hal ini memungkinkan desain perangkat yang lebih kompak dan hemat ruang.
Peningkatan Keandalan:
Integrasi langsung saklar membran dengan PCB meningkatkan keandalan mekanik dan listrik secara keseluruhan.
Ada lebih sedikit interkoneksi dan titik kegagalan, karena komponen diikat secara langsung.
Kinerja listrik yang ditingkatkan:
Dekatnya saklar membran dengan jejak dan sirkuit PCB dapat meningkatkan integritas sinyal dan mengurangi gangguan elektromagnetik (EMI).
Produksi yang hemat biaya:
Desain PCB Membrane Switch terintegrasi dapat menyederhanakan proses manufaktur dan mengurangi biaya perakitan.
Laminasi langsung atau ikatan lapisan switch ke PCB dapat merampingkan alur kerja produksi.
Spesifikasi Membrane Switch:
| Bahan penutup--- Untuk overlay depan atau wajah | ||||||||
| Polyester | Polikarbonat | |||||||
1 Sangat serbaguna untuk embossing | 1 Berbagai jenis permukaan dan ketebalan | |||||||
| Penggoresan---Grafik overlay atau sirkuit atas dapat dicap untuk memasukkan kubah baja tahan karat logam untuk sentuhan yang baik ketika menekan. Tinggalkan ruang untuk tombol mekanik dan memberikan indikasi sentuhan | ||||||||
| Penggambaran pedestal | Penggoresan velg | Penggambaran bantal | Goresan redup | |||||
| Jendela atau LCD---Untuk fungsi tampilan | ||||||||
| Mencetak warna jendela seperti merah, hitam dan sebagainya | Jendela penutup transparan | |||||||
| Kunci | ||||||||
| Kunci Tactile:menciptakan kubah logam atau kubah poli,kubah logam dengan diameter dan jenis tekanan yang berbeda | Kunci non-sentuh: cetakan titik perak pada sirkuit | |||||||
| LED---LED miniatur, warna LED: putih, hijau, merah, biru, kuning, oranye dan lainnya | ||||||||
| EL dan Sensor atau induktor---EL bisa menyinari mana saja dimanapun Anda suka, dan sensor dapat digunakan sebagai LED | ||||||||
| Kabel--- adalah perpanjangan sirkuit dan komunikasi dengan perangkat Anda | ||||||||
| Kabel perak konduktif untuk pencetakan layar | Kabel berlapis tembaga /Polyimide atau FPC | Kabel PCB | ||||||
| Jenis konektor---1 Zero insertion force ((ZIF) dengan 0.5MM,1.0MM,1.25MM pitch; 2 konektor wanita dengan pitch 2.54MM; 3 konektor pria | ||||||||
| Perisai--- Untuk fungsi perlindungan | ||||||||
| Segel gasket / Waterproof: melindungi konduktor dari dari kelembaban dan percikan | Perisai EMI/RFI/ESD: gunakan pelindung aluminium foil / ITO transparan poliester konduktif listrik untuk melindungi | |||||||
| Perekat Belakang--- Sebagian besar menggunakan 3M merek lem pemasangan sisi ganda dari AS. Juga diterima orang lain seperti Lohmann dan lain-lain | ||||||||
| Plat belakang--- Penggunaan dalam Aluminium, Polikarbonat, Akrilik atau PMMA | ||||||||
| Warna yang cocok--- PMS atau RAL adalah yang terbaik, CMYK atau RGB juga bisa oke jika Anda dapat menyediakan PMS atau RAL | ||||||||
| Toleransi standar:+/- 0,2MM | ||||||||
Indeks Kinerja Saklar Membran:
|
Layanan kami:
1 Menjawab pertanyaan Anda dalam waktu 24 jam kerja
2 Desain kustomisasi tersedia, OEM dan ODM disambut
3 Staf berpengalaman menjawab semua pertanyaan Anda dalam bahasa Inggris yang profesional dan lancar
4 Solusi eksklusif dan unik dapat diberikan kepada pelanggan kami oleh kami terlatih dan profesional insinyur dan staf
5 Layanan yang baik, Kualitas tinggi, menguji semua barang dan waktu pengiriman yang singkat
6 kami dapat membuat bentuk, ukuran, warna, teknologi seperti tombol, LED dipasang, sensor dipasang, dan sebagainya berdasarkan permintaan Anda
7 Sebelum barang massal, kami akan memasok sampel untuk persetujuan Anda, sebelum proofing, kami akan merancang karya seni untuk konfirmasi Anda pertama,Keduanya adalah untuk mengurangi biaya dalam barang massal untuk Anda
Tampilan Foto Lebih Banyak:
